신규격 IEC-60364 전선의 공사방법별 허용전류표

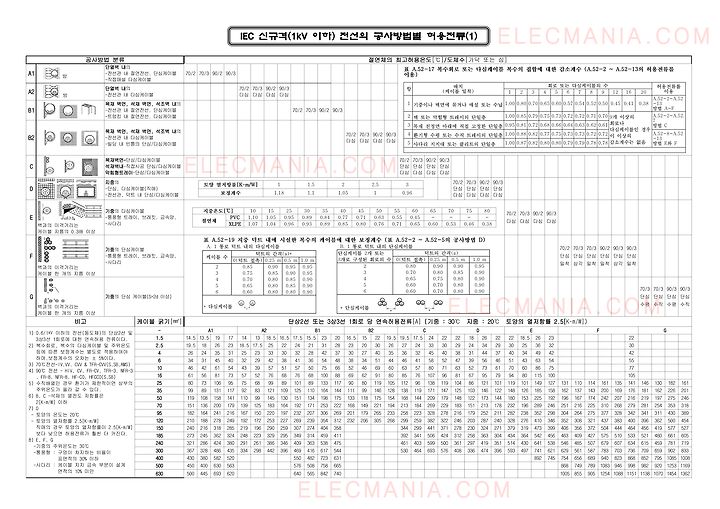

IEC 신규격(1kV 이하) 전선의 공사방법별 허용전류표

※ 이미지가  잘 안보일 경우 다운로드 하셔서 보시기 바랍니다.  ( 이미지 누름 ▷ 이미지 열기 or 이미지 저장)

공사방법 분류

A1 단열벽 내의

- 전선관 내 절연전선, 단심케이블

- 직접매설 다심케이블

A2 단열벽 내의

- 전선관 내  다심케이블

B1 목재 벽면, 석재 벽면, 석조벽 내의

- 전선관 내 절연전선, 단심케이블

- 트렁킹 내 절연전선, 다심케이블

B2 목재 벽면, 석재 벽면, 석조벽 내의

- 전선관 내 다심케이블

- 빌딩 내 빈틈의 단심/다심케이블

C

목재벽면 - 단심/다심케이블

석재벽내 - 직접 시공 단심/다심케이블

막힘형트레이 - 단심/다심케이블

D 지중의

- 단심, 다심케이블(직매)

- 전선과, 덕트 내 단심/다심케이블

E 기중의 다심케이블 [벽과의 이격거리는 케이블  지름의 0.3배 이상]

- 통풍형 트레이, 브래킷, 금속망

- 사다리

F 기중의 단심케이블 [벽과의 이격거리는 케이블 한 개의 지름 이상]

- 통풍형 트레이, 브래킷, 금속망

- 사다리

G 기중의 단심 케이블(S=2d 이상) [벽과의 이격거리는 케이블 한 개의 지름 이상]

90℃ 전선 : HIV, CV, FR-CV, TFR-3,  NFR-3, FR-8, NFR-8, HF-CO, HFCCO(S,SB)
