AWG 규격

1. AWG 규격

  ㅇ 선(wire)의 굵기(직경,심선경)에 대한 미국 표준

  ㅇ 번호가 작아지면,
     - 굵기가 굵어짐, 기계적 강도 커짐, 더 낮은 저항, 무거워짐, 가격이 비싸짐

  ※ [외부참고] ☞ 위키피아 참조

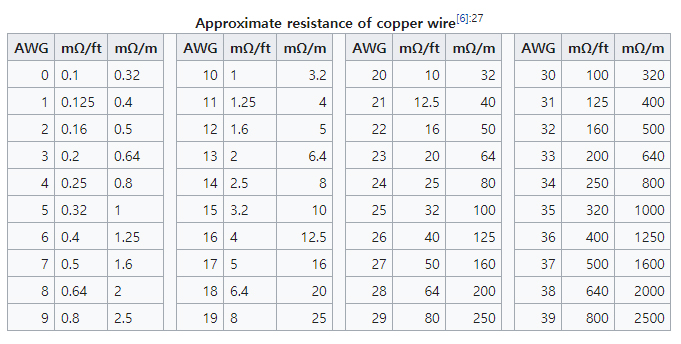

2. AWG 표 例

  ㅇ  구 분 ,     직경(㎜) ,    단면적(㎟)

  ㅇ AWG  1 ,     7.34822 ,      169.6345
  ㅇ AWG  2 ,     6.54304 ,      134.4959
  ㅇ AWG 19 ,     0.91
  ㅇ AWG 22 ,     0.643
  ㅇ AWG 23 ,     0.574
  ㅇ AWG 26 ,     0.404
  ㅇ AWG 49 ,     0.028194 ,     0.002497
  ㅇ AWG 50 ,     0.025146 ,     0.001986


3. 사용 例

  ㅇ 분야별 例

    - RS-232        : 22 AWG, 24 AWG
    - 전화선        : 22 AWG, 24 AWG, 26 AWG
    - Thin Ethernet : 12 AWG
    - Thick Ehernet : 20 AWG
    - UTP 케이블    : 23 AWG, 24 AWG
    - STP 케이블    : 22 AWG

  ㅇ 가입자 선로에 사용되는 전화선류 직경(mm)

    - 구 분 ,    직경(mm) ,       DC 저항 (Ω/kft, 20 ℃)

    - AWG 19 ,   0.912 ,          16.9
    - AWG 22 ,   0.643 ,          33.8
    - AWG 23 ,   0.574 ,
    - AWG 24 ,   0.511 ,          53.4
    - AWG 26 ,   0.404 ,          85.8
