수위 조절기

수위 조절기

출처 : 투라인레벨 (http://www.twolinelevel.com/tmb/docu_02.php)

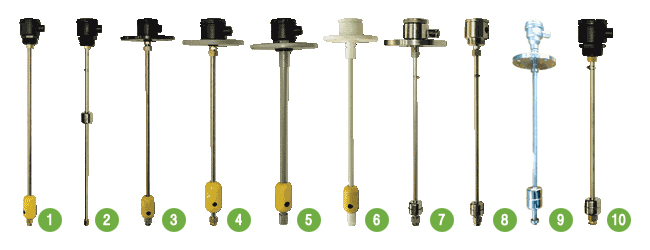

Floatless Level Controller

모델 2L-3P2W 명칭 전극봉식 수위조절기 입력전압 AC 220V (100V주문사양) 접점용량 AC 220V 5A 급수- N.C 배수- NO 특징 (유니트와 센서) 2라인 방식 기능 콘트롤 전용(급/배수) 센서재질 HEAD - 나이롱 / 전극봉 - SUS 304 모델 2L-3P2W-A 명칭 전극봉식 수위조절기 입력전압 AC 220V (100V주문사양) 접점용량 AC 22OV 5A  HI - N.O LO - N.O 특징 (유니트와 센서) 2라인 방식 기능 경보전용(HI/LO 알람) 센서재질 HEAD - 나이롱 / 전극봉 - SUS 304 특징 2L-3P2W는 전극봉식 (FLOATLESS) 수위조절기로서 센서와 유니트간을 2라인으로 연결하여 급/배수 자동을 할 수 있는 수위조절기로 인건비 절약, 선 절약, 선 구분에 따른 복합적인 구성요소를 완전 해결한 새로운 타입의 수위조절기로서 유니트와 센서간의 2라인까지도 +, - 구분이 필요치 않습니다. 2L-3P2W-A는 HI-ALARM 및 LO-ALARM 경보 전용입니다. 용도 각종물탱크, 정화조, 팽창탱크, 부스타 탱크, 폐수탱크의 수위조절 등에 사용됩니다 고/저 경보용으로 사용시는 3P2W-A를 사용하시고 센서는 좌측표기(하결선도)를 참조 하십시요 결선도 주문시 참조사항 2L-3P2W는 급/배수 자동만 되며 고/저 경보 접접은 없습니다. 2L-3P2W-A는 고/저 경보전용입니다.   전극봉은 물에 잠김에 따라 전압이 상승하는 것을 이용한 것으로 4φ스텐봉 피복이 되지 않은 것을 사용하십시요. 피복이 된 전극봉을 사용할 시는 끝을 2cm정도 피복을 벗겨서 사용하십시요.   전극봉(4φ스텐봉)은 별도 주문이 없을 시는 사용자 측에서 별도 구입하셔야 합니다. 100V용은 별도 주문하십시요. 유니트 외형 주의 기름 혹은 화공약품 등의 액체에는 사용불가. 응축수 탱크나 증기가 발생하는 탱크사용 불가 출처 : 투라인레벨 (http://www.twolinelevel.com/tmb/floatless910.php) 구분 Quick Level Controller 모델 2L-2Q2W 명칭 오뚜기식 수위조절기 입력전압 AC 220V (100V 주문사양) 접점용량 AC 220V 5A 급수-N.C 배수- NO 특징 2라인 방식 (유니트와 센서) 기능 콘트롤 전용(급/배수) 센서재질 HEAD - P/P FLOAT- P/P발포 로프 - P/P 추 - STEEL/SUS 특징 2L-2Q2W 오뚜기식 수위조절기는 센서와 유니트 간을 2라인으로 연결하여 급/ 배수 자동 또는 고/저 경보를 할 수 있는 수위조절기로서 인건비 절약, 선 절감, 파이프 절약, 선 구분에 따른 여러가지 요소를 완전해결한 새로운 타입의 수위조절기로서 2라인까지도 +, - 구분이 필요 없습니다. 2L-2Q2W타입은 급/배수 자동전용 입니다 용도 오폐수 등에 사용 정화조등의 부식성이 강한 곳에 사용 기타 물탱크나 찌꺼기가 많은 곳에 사용 해수(바닷물)등에 사용 결선도 설치시 2소켓트는 2"(5mm) 소켓트를 설치할 곳에 부착 용접하여야 하며 후렌치 사용시는 65φ 이상 후렌치를 사용 하여야 합니다 설치할 곳은 반경 30×30cm 주위에 후드나 걸림이 없는 곳을 선정하여 설치하여야 하며 흡입(후드) 가까이 부래가 있을시는 흡입에 의하여 작동이 되지 않으니 주의 요망 추에 로프를 묶을시 로프의 끈을 풀리지 않게 꼭 매어 주십시오.   출고시는 2"소켓타입으로 생산됩니다. (단, 후렌치 타입시는 별도 주문) 결선시 기동 및 정지볼에 나와 있는 전선을 흑색은 흑색대로 백색은 백색대로 꼬아서 코넥타에 물려 주십시오. -병렬연결 (코넥타에 물릴시는 흑.백 구분 필요없) 부래의 리드 S/W는 수평에서 조금만 더 올라가면 작동하므로 폭 조정시 참조 바랍니다   급/배수 자동 및 고/저 경보용으로 사용할시는 3Q2W/4Q2W를 사용하십시오 구조 FLOAT내 리드 S/W를 내장하여 특수 몰딩 처리되어 반영구적이며 리드 S/W와 저항의 전압변화에 의하여 작동되므로 저전압, 저전류이므로 별도 다른 접점 용도로 사용치 못함 반드시 부래를 구분하여 사용할 것 - 적색볼(기동), 청색볼(정지) - 적색볼(접점용 N.O A"접점) - 청색볼(저항내장 N.O A" 5.6K) 유니트 외형 주의 접점용도로 사용시는 PH(기동)볼을 사용 또는 별도볼을 구입하십시요. (적색볼) 오뚜기볼은 (리드 S/W와 자석에 의한 방식) DC 48V 미만 1A 사용 오뚜기볼 센서는 60℃이하에 사용하시고 기름에는 사용하시면 안됩니다 세제나 기름에 의하여 센서선이 경화가 될 수 있습니다 100V용은 별도 주문하십시요 출처 : 투라인레벨 (http://www.twolinelevel.com/tmb/quick_lc-1718.php) 센서종류및구분 No 센서종류 센서재질 온도 압력 사용용도 1 (FLOAT식) 기본타입 - HEAD - 나이롱화이바 - FLOAT- P/P 발포 - PIPE - SUS 304 80°C 5K (2" SOCKET) 각종물탱크(일반) 2 (FLOAT식) 고온용 - HEAD - 나이롱화이바 - FLOAT- SUS 304 - PIPE - SUS 304 100°C 5K (2" SOCKET) 물탱크, 유류탱크, 압력용(일반) 3 (FLOAT식) 기본타입 HEAD - 나이롱화이바 - FLOAT- P/P 발포 - PIPE - SUS 304 80°C 5K (FLANGE TYPE) 각종물탱크(일반) 4 (FLOAT식) 기본타입 HEAD - 나이롱화이바 - FLOAT- P/P 발포 - PIPE - SUS 304 60°C 5K (FLANGE TYPE) 각종물탱크(일반) 5 (FLOAT식) PVC타입 HEAD - P/P - FLOAT- P/P 발포 - PIPE - PVC 60°C 1K (FLANGE TYPE) 해수, 정화조, 약품, 탱크, 각종 물탱크 6 (FLOAT식) 테프론타입 - HEAD - TEFRON  - FLOAT- P/P 발포/TEFRON - PIPE - TEFRON 100°C 3K (FLANGE TYPE) 특수약품용. 염산. 황산등의 화공약품 7 (FLOAT식) 방폭형/고온용 HEAD - SUS 304 - FLOAT - SUS 304 - PIPE - SUS 304 100°C 10K (FLANGE TYPE) 휘발유. 벤젠 등의 폭발성탱크. 압력탱크 8 (FLOAT식) 방폭형/고온용 HEAD - SUS 304 - FLOAT- SUS 304 - PIPE - SUS 304 100°C 10K (2" SOCKET) 휘발유. 벤젠 등의 폭발성탱크. 압력탱크 9 (FLOAT식) 방폭형/고온용 Exd 11B T4 IP65 - HEAD - 알미늄 - FLOAT- SUS 304 - PIPE - SUS 304 100°C 10K (FLANGE TYPE) 물탱크, 유류탱크, 압력용(일반) 10 (FLOAT식) 소형 고온용 - HEAD - 화이바  - FLOAT- SUS 304  - PIPE - SUS 304 100°C 5K (2" SOCKET) 물탱크, 유류탱크, 압력용 No 센서종류 센서재질 온도 압력 사용용도 11 (전극식) 3극 센서 - HEAD - 나이롱  - 전 극 - SUS 304 60°C 3K 각종물탱크(일반) 12 (전극식) 4극 센서 - HEAD - 나이롱  - 전 극 - SUS 304 60°C 3K 각종물탱크(일반) 13 (전극식) 5극 센서 - HEAD - 나이롱화이바  - 전 극 - SUS 304 60°C 3K 각종물탱크(일반) 14 (2볼) 오뚜기 센서 - HEAD - P/P  - FLOAT- P/P발포 60°C 무 정화조.오수.폐수.해수 자동전용 (급/배수) 15 (3볼) 오뚜기 센서 - HEAD - P/P  - FLOAT- P/P발포 60°C 무 급/배수 자동 및 고수위 16 (4볼) 오뚜기 센서 - HEAD - P/P  - FLOAT- P/P발포 60°C 무 정화조.오수.폐수.해수 배수 2단제어.교번제어.고수위 17 (5볼) 오뚜기 센서 - HEAD - P/P  - FLOAT- P/P발포 60°C 무 정화조.오수.폐수.해수 배수 3단제어.교번제어.고수위 18 워터 센서 - HEAD - P/P  - FLOAT- P/P 60°C 무 지하수.물탱크.습기 많은곳 19 누수감지센서 - SUS + P/P 60°C 무 물의 누수 감지용 20 기어식센서 본체 - ABS.PP.화이바 - FLOAT- P/P.P/E.SUS 60°C 무 지하수.기름탱크 천정높이가 없는곳 출처 : 투라인레벨 (http://www.twolinelevel.com/tmb/docu_02.php)
