RJ-45

2020. 12. 26. 22:26 전기/통신&소방
반응형

1. RJ-45 잭

  ㅇ 8 가닥(4 쌍)을 갖는 모듈러 형태의 연결용 잭(Jack)을 일컬음
     - 전화기 연결용 잭의 모양이며, 이중와선의 LAN 연결에 많이 사용
        . 한편, RJ이란 Registered Jack의 약자

     - 한편, ISDN 단말 등의 8 핀 잭에 대한 표준인 ISO 8877도 핀 배열 상으로는 RJ-45와 동일

  ※ 관련용어  :  UTP 케이블, 케이블 카테고리


2. 케이블 심선 색상 및 핀(Pin) 번호

  ㅇ 색상 순서 (EIA/TIA 568 B를 기준)
     - 핀 번호
        . 흰/주(1), 주황(2), 흰/녹(3), 청색(4), 흰/청(5), 녹색(6), 흰/갈(7), 갈색(8)
     - 쌍 번호
        . Pair 1 : 청색(4),    흰/청(5)
        . Pair 2 : 흰/주황(1), 주황색(2)
        . Pair 3 : 흰/녹(3),   녹색(6)
        . Pair 4 : 흰/갈(7),   갈색(8)

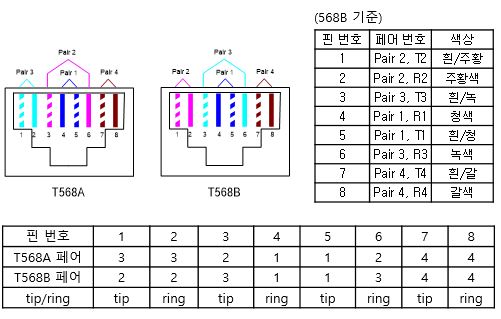

  ㅇ EIA/TIA 568 A 및 B의 8 핀 모듈러 잭 핀 배열에 대한 그림





  ㅇ EIA/TIA 568 A 및 568 B 간에 기능적 차이는 없으며,
     - 다만, 핀 배열 만 조심하면 됨


3. 통신 방식별 핀 사용 방식

  ㅇ Ethernet 10/100 Mbps 에서는  =>  2 Pair (4가닥)의 선만 사용
     - 송신 : 1,2번 쌍 (orange, pair 2)
     - 수신 : 3,6번 쌍 (green, pair 3)
  ㅇ Gigabit Ethernet 에서는  =>  4 Pair (8가닥)의 선 모두 사용
  ㅇ 음성회선 수용시에는  =>  1 Pair (4번,5번) 또는 (7번,8번) 만 사용


4. LAN 케이블 핀 연결방법

  ※ ☞ LAN 케이블 접속(다이렉트케이블, 크로스오버케이블, 롤오버케이블) 참조
