LED 조명 적용시 IRG누전차단기 와 일반 누전차단기특성비교

☆ 외부시설 조명용으로 110W급 LED 조명

-개당 안전기(SMPS) 및 선로에서 나오는 (용량성) 누설전류 평균 값 : 약 2mA 내외

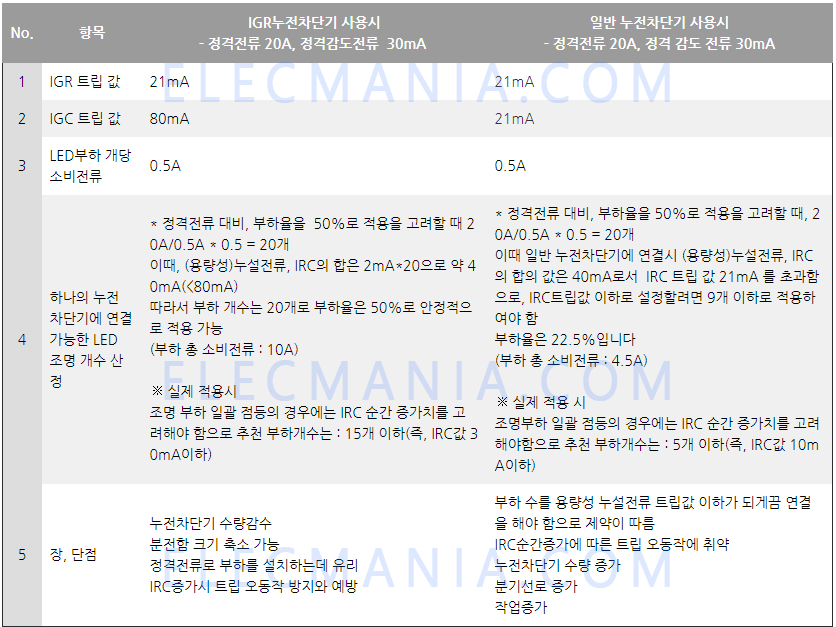

No.	항목	IGR누전차단기 사용시 - 정격전류 20A, 정격감도전류  30mA	일반 누전차단기 사용시 - 정격전류 20A, 정격 감도 전류 30mA
1	IGR 트립 값	21mA	21mA
2	IGC 트립 값	80mA	21mA
3	LED부하 개당 소비전류	0.5A	0.5A
4	하나의 누전 차단기에 연결 가능한 LED 조명 개수 산정	* 정격전류 대비, 부하율을  50%로 적용을 고려할 때 20A/0.5A * 0.5 = 20개 이때, (용량성)누설전류, IRC의 합은 2mA*20으로 약 40mA(<80mA) 따라서 부하 개수는 20개로 부하율은 50%로 안정적으로 적용 가능 (부하 총 소비전류 : 10A) ※ 실제 적용시 조명 부하 일괄 점등의 경우에는 IRC 순간 증가치를 고려해야 함으로 추천 부하개수는 : 15개 이하(즉, IRC값 30mA이하)	* 정격전류 대비, 부하율을 50%로 적용을 고려할 때, 20A/0.5A * 0.5 = 20개 이때 일반 누전차단기에 연결시 (용량성)누설전류, IRC의 합의 값은 40mA로서  IRC 트립 값 21mA 를 초과함으로, IRC트립값 이하로 설정할려면 9개 이하로 적용하여야 함 부하율은 22.5%입니다 (부하 총 소비전류 : 4.5A) ※ 실제 적용 시 조명부하 일괄 점등의 경우에는 IRC 순간 증가치를 고려해야함으로 추천 부하개수는 : 5개 이하(즉, IRC값 10mA이하)
5	장, 단점	누전차단기 수량감수 분전함 크기 축소 가능 정격전류로 부하를 설치하는데 유리 IRC증가시 트립 오동작 방지와 예방	부하 수를 용량성 누설전류 트립값 이하가 되게끔 연결을 해야 함으로 제약이 따름 IRC순간증가에 따른 트립 오동작에 취약 누전차단기 수량 증가 분기선로 증가 작업증가
