표준전압ㆍ표준주파수 및 허용오차

2020. 12. 26. 11:46 전기/전기 기초 이론
반응형

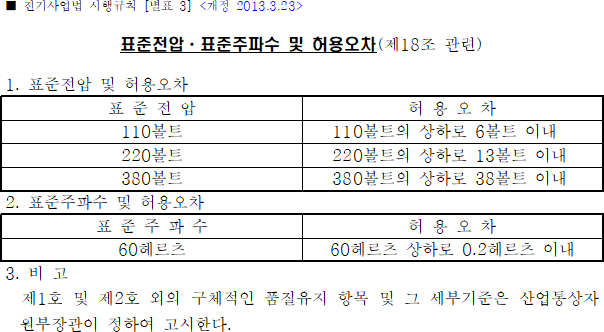

■ 전기사업법 시행규칙 [별표 3] <개정 2013.3.23>

표준전압ㆍ표준주파수 및 허용오차(제18조 관련)

1. 표준전압 및 허용오차

표준전압 허용오차
110볼트 110볼트의 상하로 6볼트 이내
220볼트 220볼트의 상하로 13볼트 이내
380볼트  380볼트의 상하로 38볼트 이내



2. 표준주파수 및 허용오차

표준주파수 허용오차
60헤르츠  60헤르츠 상하로 0.2헤르츠 이내


3. 비고
  제1호 및 제2호 외의 구체적인 품질유지 항목 및 그 세부기준은 산업통상자원부장관이 정하여 고시한다.





모든 전압은 궁극적으로 수용가의 수전단에 정상으로 공급하도록 계통전압을 유지해야만 한다.

전기사업법 제21조에 명시된 전압 허용변동범위는

110V는 110 ± 6V,

220V는 220 ± 13V,

380V는 380 ± 38V 이내이다.

한편 계통부하의 증가에 따라 한전에서는 송전단전압 유지범위 목표를 “160kV ∓ 5 %”로 설정하여 운용하고 있다.
