한국전기설비규정(KEC) 2022년 시행안내 및 관련 자료배포

한국전기설비규정(KEC) 2022년 시행안내 및 관련 자료배포





한국전기설비규정(KEC)이 2022년 1월 1일부터 전면시행됨에 따라 기존 "전기설비기술기준의 판단기준"은 2022년 1월 1일부터 폐지되게 됩니다.

KEC 적용은 건축신고 등에 따라 적용 시점이 다르고

 KEC 적용시 접지, 전선색상, 과전류보호장치 선정방식 등이 국제규격에 부합화함에 따라 변경되게 됩니다.

따라서,  KEC 규정집· KEC 시공가이드북·안전공사 판단기준 요약·검사기준 주요 변경사항·KEC 부합 주택단지 설계사례 등을 배포하오니 관련 업무에 활용하시기 바랍니다.

아울러, KEC적용 관련 전기안전공사의 자주하는 질의응답에 대해 아래와 같이 안내하오니 참고하시기 바랍니다.

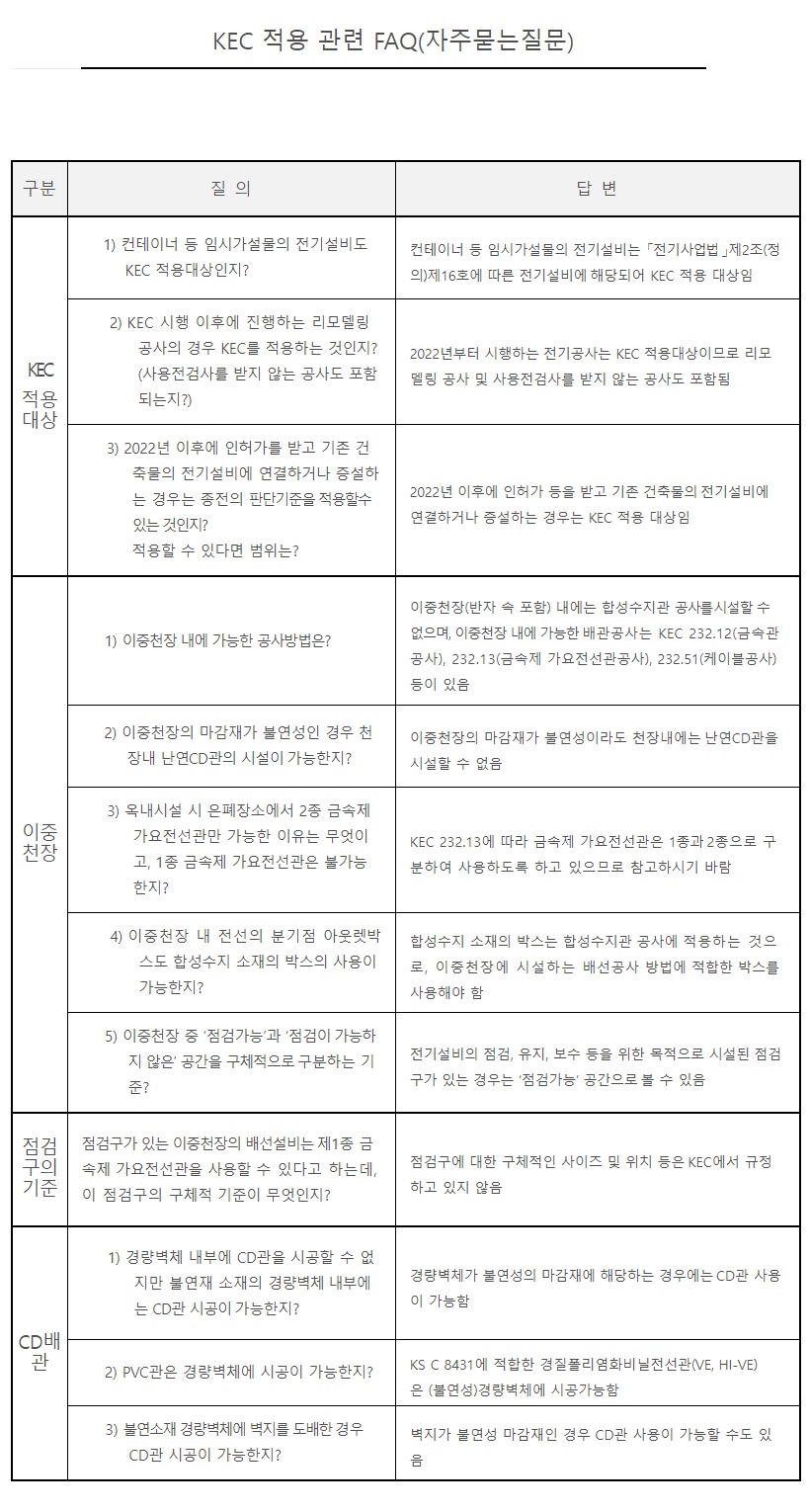

KEC 적용 관련 FAQ(자주묻는질문)

---



구분	질 의	답 변
KEC 적용 대상	1) 컨테이너 등 임시가설물의 전기설비도 KEC 적용대상인지?	컨테이너 등 임시가설물의 전기설비는 「전기사업법 」제2조(정의)제16호에 따른 전기설비에 해당되어 KEC 적용 대상임
	2) KEC 시행 이후에 진행하는 리모델링 공사의 경우 KEC를 적용하는 것인지?(사용전검사를 받지 않는 공사도 포함되는지?)	2022년부터 시행하는 전기공사는 KEC 적용대상이므로 리모델링 공사 및 사용전검사를 받지 않는 공사도 포함됨
	3) 2022년 이후에 인허가를 받고 기존 건축물의 전기설비에 연결하거나 증설하는 경우는 종전의 판단기준을 적용할수 있는 것인지? 적용할 수 있다면 범위는?	2022년 이후에 인허가 등을 받고 기존 건축물의 전기설비에 연결하거나 증설하는 경우는 KEC 적용 대상임
이중천장	1) 이중천장 내에 가능한 공사방법은?	이중천장(반자 속 포함) 내에는 합성수지관 공사를 시설할 수 없으며, 이중천장 내에 가능한 배관공사는 KEC 232.12(금속관공사), 232.13(금속제 가요전선관공사), 232.51(케이블공사) 등이 있음
	2) 이중천장의 마감재가 불연성인 경우 천장내 난연CD관의 시설이 가능한지?	이중천장의 마감재가 불연성이라도 천장내에는 난연CD관을 시설할 수 없음
	3) 옥내시설 시 은폐장소에서 2종 금속제 가요전선관만 가능한 이유는 무엇이고, 1종 금속제 가요전선관은 불가능한지?	KEC 232.13에 따라 금속제 가요전선관은 1종과 2종으로 구분하여 사용하도록 하고 있으므로 참고하시기 바람
	4) 이중천장 내 전선의 분기점 아웃렛박스도 합성수지 소재의 박스의 사용이 가능한지?	합성수지 소재의 박스는 합성수지관 공사에 적용하는 것으로, 이중천장에 시설하는 배선공사 방법에 적합한 박스를 사용해야 함
	5) 이중천장 중 ‘점검가능’과 ‘점검이 가능하지 않은’ 공간을 구체적으로 구분하는 기준?	전기설비의 점검, 유지, 보수 등을 위한 목적으로 시설된 점검구가 있는 경우는 ‘점검가능’ 공간으로 볼 수 있음
점검구의 기준	점검구가 있는 이중천장의 배선설비는 제1종 금속제 가요전선관을 사용할 수 있다고 하는데, 이 점검구의 구체적 기준이 무엇인지?	점검구에 대한 구체적인 사이즈 및 위치 등은 KEC에서 규정하고 있지 않음
CD배관	1) 경량벽체 내부에 CD관을 시공할 수 없지만 불연재 소재의 경량벽체 내부에는 CD관 시공이 가능한지?	경량벽체가 불연성의 마감재에 해당하는 경우에는 CD관 사용이 가능함
	2) PVC관은 경량벽체에 시공이 가능한지?	KS C 8431에 적합한 경질폴리염화비닐전선관(VE, HI-VE)은 (불연성)경량벽체에 시공가능함
	3) 불연소재 경량벽체에 벽지를 도배한 경우 CD관 시공이 가능한지?	벽지가 불연성 마감재인 경우 CD관 사용이 가능할 수도 있음



배포자료
- 한국전기설비규정(KEC) 규정집
- 한국전기설비규정(KEC) 시공가이드북
- KEC 적용에 따른 검사기준의 변화(한국전기안전공사)
- KEC 부합화 LH설계기준 개선(안)
- KEC 관련 자주하는 질문(FAQ)





출처 및 자료 다운 : 한국전기공사협회
